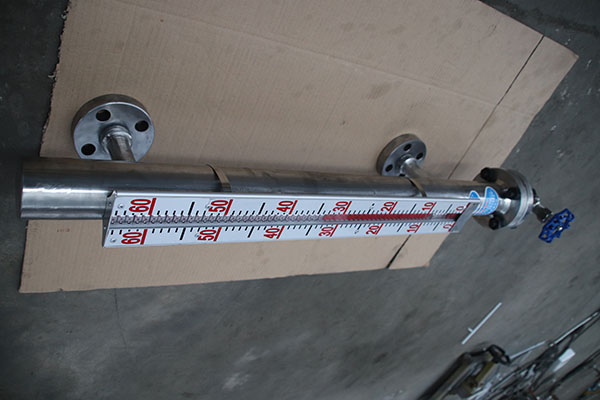

在现代工业生产中，各种液体原料和成品被储存，运输和使用，例如石油化工企业的油和各种溶剂，制药和造纸企业生产中使用的各种浆料和浆料，以及食品企业的生产。存储的各种乳液和饮料，果汁等需要安全且地保存。因此，测量这些液体的液位是生产中的重要任务，液位数据是工业生产中的重要因素。基础数据是确保企业正常稳定生产的基本要求。目前，工业领域常用的液位计的测量原理涉及机械，热，电，光学等多方面。如果增加液位计产品形状的差异，甚至数百个他们被使用。当然，每个水平仪可以与其他类型的或更小不同。液位计产品都不适用于所有测量环境。不同类型的液位计意味着生产方法，使用方法和验证方法都不同。如何有效和明确地对它们进行分类已经成为制造商，用户和测量部门面临的共同问题。从测量方法的角度出发，本文对目前市场上十多种液位计进行了分类，以获得简单明了的分类结果。帮助用户在产品选择中做出正确的选择。1.通过浮力测量的液位计类型浮力型液位计具有浮子（浮球或浮标），浮子在固定液面上处于平衡状态。当液位改变时，浮子随液面移动，电子元件以定方式获得浮子的位移。然后转换为液位变化。由于电子元件接收浮子位移的方式不同，浮力液位计分为磁翻板液位计，浮子液位计，磁致伸缩液位计等。1.1磁翻板液位计。磁翻板液位计由磁浮子，圆柱形容器，刻度和发射器组成。浮子在液体表面的容器中移动，浮子的磁场作用在传感器上。传感器是条橡胶条，密封在不锈钢管中，长度与测量的液位相等。簧片管在上侧以1cm或更小的距离焊接。当簧片开关和浮子在相同高度闭合时，否则开路，发射器接收簧片开关的电阻以产生电流信号，该信号被转换为液位。浮动运动在刻度上显示为红色和白色珠子翻转，指示液位。1.2浮子液位计。浮子液位计由浮子，弹簧，磁钢腔和指示器组成，根据阿基米德定律和磁耦合原理设计。浮筒的位移引起磁钢室的磁场变化。指示器中的磁传感器测量周围磁场的变化，并对应于液位以反映液位的变化。1.3磁致伸缩液位计。磁致伸缩液位计主要由浮子，波导和发射器组成。发射器的电子元件产生低压电流脉冲，开始定时，并产生沿磁致伸缩线传播的磁场。随着液位的变化，浮子随着测量随之移动。浮子中的磁铁也产生磁场。两个磁场相遇，并且磁场将伸缩线扭曲以形成扭转应力波脉冲，脉冲速度是已知的，并且计算脉冲传播时间以对应于液位变化。2.通过压力法测量的液位计类型压力表是个液位计，通过其压力测量元件反映液位。它通常由发射器，传感器和压力探头组成。传感器是种特殊的金属杆或电缆，带有内置毛细管。探头结构是不锈钢芯，底部有隔膜。探针穿入液体中，测试液体静压与实际大气压力之间的差异。压差随液位而变化，电子元件接收差压信号以反映液位的变化。根据传感器的不同材料，它分为两种类型：杆型和电缆型。2.1杆压力液位计。杆压力计的传感器是金属杆。般技术参数为：测量范围般为0~5m，输出信号为：（4~20）mA，测量精度般为±; 0.5％。2.2电缆压力表。由于传感器是电缆，因此可以弯曲以便于搬运和装卸。因此，电缆压力表的范围可以非常大，100米甚至300米，测量精度般为±。 1.0％。2.3差压液位计。差压液位计还通过检测压力差来测量液位。液位计具有两个用于气相和液相的压力端口。气压点的压力是设备中的气体压力;液压点处的压力受气体压力和液柱静压的影响。液相和气体压力之间的差异是液柱产生的静电。压力转换为液位。第三，通过反射测量的液位计类型目前，反射水准仪主要包括两种雷达液位计和超声波液位计。它们的原理基本相同，它们是通过发射 - 反射 - 接收超声波或电磁波（雷达波）来测量的。4.1雷达液位计。雷达物位计的天线发射电磁波。这些波被待测物体的表面反射，然后由天线接收。从发射到接收电磁波的时间与距液面的距离成比例。雷达物位计记录脉搏波经验。时间和电磁波传输浮球液位计的传输速度是恒定的，然后可以计算从液体表面到雷达天线的距离以计算液体表面的液位。4.2超声波液位计。超声波物位计是由微处理器控制的数字物位计。在测量中，脉冲超声波由传感器（换能器）发射，并且声波被液体表面反射并由同传感器接收以转换成电信号。从传感器到被测液体的距离是根据声波的发送和接收之间的时间计算的。4.通过导电方法测量的液位计类型导电液位计基于电气原理，通过测量电容或电阻来测量液位。这种液位计主要包括电容器液位计，射频导纳液位计和电阻液位计。3.1电容液位计。电容电平表测量电容的变化以测量液位的水平。金属杆插入液体容器中，金属杆用作电容器的，容器壁用作电容器的另。两个电之间的介质是液体和其上方的气体。由于液体的介电常数和液体表面上的气体的介电常数不同，所以液位的水平通过两个电之间的电容的变化来测量。3.2射频导纳液位计。射频导纳液位计是电容液位计的升版本，可以理解为高频无线电波导纳的测量。当仪器工作时，仪器的传感器与填充壁和被测介质形成导纳值。当别改变时，导纳值也相应地改变。电路单元将测量的导纳值转换为电平信号输出，以实现液位测量。3.3电阻液位计。电阻液位计通过电接触导电液体，并在电之间施加低频电压。当电从断开状态变为串联连接的液体电阻时，形成导电路径，即，通过液体的导电率测量液位，并且多个A定点测量电阻器允许连续测量水水平。五，本文结论根据测量方法的不同，液位计分为上述四类，使读者对液位计有了完整而清晰的认识。对于大多数用户的购买，还提供了智能电容式液位计。参考值。这种分类方法是对作者知识和实际应用的讨论。如有不足之处，请批评指正。
