粗糙度对照表
1、新旧ISO粗糙度标准的粗糙度对照表：
ISO新标准 | ISO旧标准 | 说 明 |
Ra | Ra | 无变化，各标准通用参数 |
| Rz | 日本标准JIS中定义 |
Rz | Ry | 在ISO标准中参数定义已修改； 原Ry仍在日本标准JIS、德国标准DIN中定义 |
Rq | Rq | 无变化，各标准通用参数 |
Rp | Rp | 无变化，各标准通用参数 |
Rv | Rm | 符号修改，参数定义没改 |
Rt | Rt | 在ISO标准中没变化 |
Rmax | 在德国标准DIN、美国标准ANSI中定义 | |
| R3z | 参数没变化，在日本标准JIS中定义 |
RSk | Sk | 符号修改，定义没改 |
RS | S | 符号修改，定义没改 |
RSm | Sm | 符号修改，定义没改 |
Rmr | tp | 符号修改，定义没改 |
表面光洁度 |
▽1 |
▽2 |
▽3 |
▽4 |
▽5 |
▽6 |
▽7 | |
表面 |
Ｒａ |
50 |
25 |
12.5 |
6.3 |
3.2 |
1.60 |
0.80 |
Ｒｚ |
200 |
100 |
50 |
25 |
12.5 |
6.3 |
6.3 | |
表面光洁度 |
▽8 |
▽9 |
▽10 |
▽11 |
▽12 |
▽13 |
▽14 | |
表面 |
Ｒａ |
0.40 |
0.20 |
0.100 |
0.050 |
0.025 |
0.012 |
- |
Ｒｚ |
3.2 |
1.60 |
0.80 |
0.40 |
0.20 |
0.100 | 0.050 | |
中国旧标准( 光洁度) | 中国新标准( 粗糙度)Ra | 美国标准(微米 )Ra | 美国标准( 微英寸)，Ra |
▽4 | 6.3 | 8 | 320
|
| | 6.3 | 250 |
▽5 | 3.2 | 5 | 200 |
| | 4 | 160 |
| | 3.2 | 125 |
▽6 | 1.6 | 2.5 | 100 |
| | 2 | 80 |
| | 1.6 | 63 |
▽7 | 0.8 | 1.25 | 50 |
| | 1 | 40 |
| | 0.8 | 32 |
▽8 | 0.4 | 0.63 | 25 |
| | 0.5 | 20 |
| | 0.4 | 16 |
标准等级代号 | 表面粗糙度 | 加工工具(方法) | 加工材料及硬度要求 | 光度描述 | |||
粗研磨砂粒粒度 | 精研磨砂粒粒度 | 钻石膏抛光 | |||||
SPI(A1) | Ra0.005 |
|
|
| S136 | 54HRC | 光洁度非常高,镜面效果 |
8407 | 52HRC | ||||||
SPI(A2) | Ra0.01 |
|
|
| DF-2 | 58HRC | 光洁度较低,没有砂纸纹 |
XW-10 | 60HRC | ||||||
SPI(A3) | Ra0.02 |
|
|
| S136 | 300HB | 光洁度更低上等,但没有砂纸纹 |
718SUPREME | 300HB | ||||||
SPI(B1) | Ra0.05 |
|
|
|
|
| 没有光亮度,有轻微3000#砂纸纹 |
|
| ||||||
SPI(B2) | Ra0.1 |
|
|
|
|
| 没有光亮度,有轻微2000#砂纸纹 |
|
| ||||||
SPI(B3) | Ra0.2 |
|
|
|
|
| 没有光亮度,有轻微1000#砂纸纹 不辨加工痕迹的方向 |
| Ra0.4 | 精加工：精车＼精刨＼精铣＼磨＼铰＼刮 |
|
| 微辨加工痕迹的方向 | ||
| Ra0.8 | 精加工：精车＼精刨＼精铣＼磨＼铰＼刮 |
|
| 可辨加工痕迹的方向 | ||
| Ra1.6 |
|
|
|
| ||
| Ra3.2 |
|
|
|
| ||
| Ra6.3 |
|
|
|
| ||
| Ra12.5 |
|
|
|
| ||
| Ra25 |
|
|
|
| ||
| Ra50 |
|
|
|
| ||

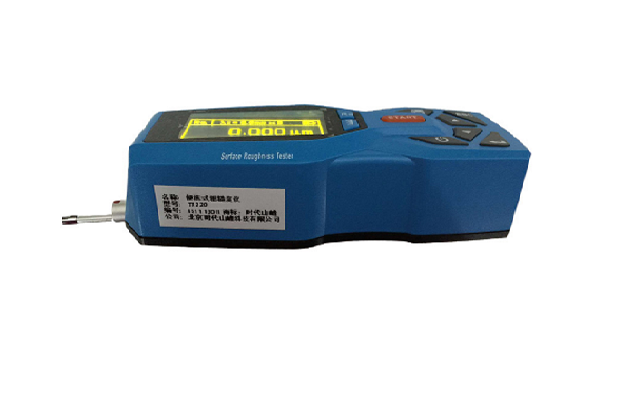

5、常见的粗糙度仪有：TR100A/TR110A/SF100/SF200
