光学曲线磨PG是怎么加工的？ 可以达到多高的精度？
来源：东莞市台进精密科技有限公司2025/7/4 9:06:13263
导读:

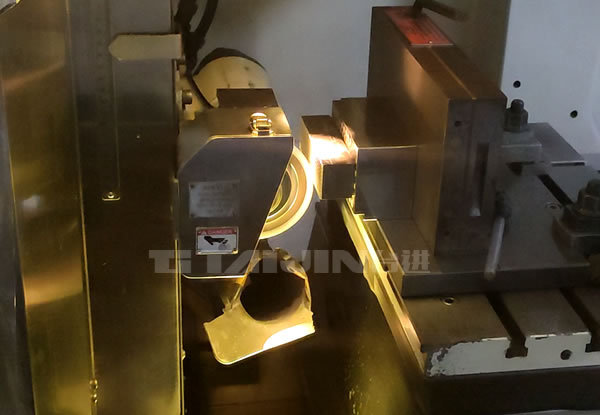

| 光学曲线磨PG是在光学曲线磨床上进行成型磨削，是利用光学投影放大系统将工件放大影像到屏幕上，与夹在屏幕上的工件放大图相对照，加工时操作砂轮对工件进行磨削，将越过图线的部分磨去，直至物像的轮廓全部重合时为止。 光学曲线磨床在成型磨削前，根据被磨削工件的尺寸和精度，在描图纸上按20，25，50倍的放大倍数用墨汁画放大图，线条粗细为0.1-0.2mm。磨削时，把放大图装在光屏上，利用磨床的光学投影放大系统把被加工零件和砂轮的阴影影像到光屏上。然后用手操作磨头作纵向、横向运动，使砂轮的切削刃沿着工件外形磨削，直至工件影像的轮廓与放大图图线全部重合，才算是完成了磨削过程。 光学曲线磨PG可以达到多高的精度？ 以东莞台进的日本WASINO光学曲线磨床为例，主轴转速可达到30000转，上下行程为140mm，上下行程速度为400次/mm。 加工的精度在±0.001mm，其机台的最小尺寸单位为0.0001mm，加工的最小内R角为R0.02，外R角为R0.015。 |
